Biseladora Chaflanadora de Tubo y Barra Semi-Automatica BSA

Biseladora Chaflanadora de Tubo y Barra Semi-Automatica BSA

Biseladora Chaflanadora de Tubo y Barra Semi-Automatica BSA

Biseladora Chaflanadora de Tubo y Barra Semi-Automatica BSA

Esta maquina se emplea para realizar el Refrentado y/o Biselado Interior/Exterior para tubo y barra.

Es posible  montar varios platos porta-herramientas para diversas necesidades.

El porta-herramientas mas común es el de 3 herramientas para realizar el Refrentado, Biselado interior y Biselado exterior.

El tiempo de ciclo esta sobre los 4 segundos, pudiendo llegar a realizar 900 piezas a la hora.

  • El ciclo es iniciado por medio de pedal, disminuyendo el tiempo de carga de la pieza..
  • Funciones de Biselado en Automatico de: Cierre de mordaza, Entrada del Cabezal, Salida del Cabezal y Apertura de Mordaza.
  • Sistema Hidráulico-Regulable de la velocidad de desplazamiento del cabezal para la realización de un trabajo de precisión.
  • Opcionalmente disponible diferentes Platos para los diferentes tipos de diametro.
  • Posibilidad de trabajo con pieza curvada.
  • Posibilidad de sistema de alimentación en automático.

Esta maquina se emplea para realizar el Refrentado y/o Biselado Interior/Exterior para tubo y barra.

Es posible  montar varios platos porta-herramientas para diversas necesidades.

El porta-herramientas mas común es el de 3 herramientas para realizar el Refrentado, Biselado interior y Biselado exterior.

El tiempo de ciclo esta sobre los 4 segundos, pudiendo llegar a realizar 900 piezas a la hora.

  • El ciclo es iniciado por medio de pedal, disminuyendo el tiempo de carga de la pieza..
  • Funciones de Biselado en Automatico de: Cierre de mordaza, Entrada del Cabezal, Salida del Cabezal y Apertura de Mordaza.
  • Sistema Hidráulico-Regulable de la velocidad de desplazamiento del cabezal para la realización de un trabajo de precisión.
  • Opcionalmente disponible diferentes Platos para los diferentes tipos de diametro.
  • Posibilidad de trabajo con pieza curvada.
  • Posibilidad de sistema de alimentación en automático.
Modelos   BSA-52 BSA-80 BSA-100 BSA-200
Diámetro Min/Max. Tubo mm. 16/52 16/80 32/100 60/200
Diámetro Min/Max. Barra mm. 8/52 12/80 19/100 50-200
Regulación de Herramientas mm. 12/60 12/90 25/110 25-210
Material a trabajar   Hierro, Inox, Aluminio, Cobre, PVC,etc
Velocidad de Rotacion RPM. 1.600 1.600 800/1.600 800/1.600
Motor Kw. 1.5 3 4 4
Presión de Aire de Trabajo Bars. 6 a 8
Dimensiones de la Maquina cm. 78x62x84 76x70x100 76x70x114 76x70x116
Peso Neto Kgs. 250 280 320 360



  • Download PDF File

Related Products

Línea Automática de Corte de Tubo y Barra
Línea Automática de Corte de Tubo y Barra
Hasta 50 mm de diametro con producciones hasta 3.000 cortes hora y bajo coste de corte.

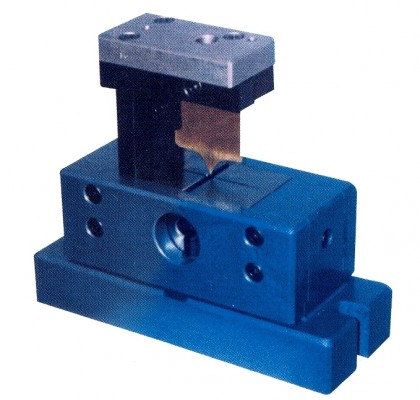

Matriz de Corte de Tubo con Cuchilla MC
Matriz de Corte de Tubo con Cuchilla MC
Matriz para corte de tubo por cuchilla desde 6 hasta 110 de diametro
Matriz Corte de Varilla MCB
Matriz Corte de Varilla MCB
Matriz para corte de Varilla por Cizalla desde 1 hasta 30 de diametro

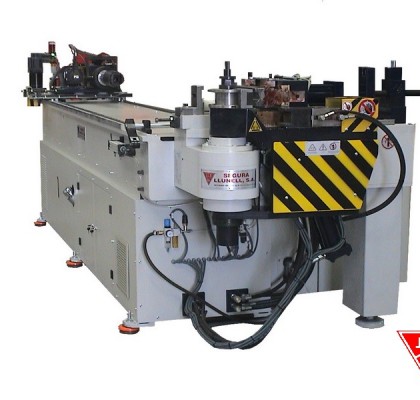

Curvadora de tubo CNC 3 ejes CRV ONR
